AS… 紫外 / 红外石英 / 石英光纤
特性
-
在180纳米至300纳米范围内,透过率高于塑包石英光纤
-
高芯包比,可用于高效光纤束
-
适用于高温、高真空和极端化学环境的特种涂层
-
生物兼容性材料
-
采用环氧乙炔、蒸汽、电子束辐照、伽马射线灭菌
-
抗辐射
-
抗激光破坏
性能
-
芯包比:1.1
-
数值孔径:0.22 ± 0.02
-
工作波长范围:180纳米至1100纳米
-
验证测试水平:70 kpsi
-
弯曲半径:短期为光纤半径的100倍,长期为光纤半径的600倍
-
激光损伤阈值:
> 50 mJ/m㎡(准分子,248纳米时为25纳秒脉冲)
> 150 mJ/m㎡(准分子,308纳米时为30纳秒脉冲)
-
光纤辐射致衰减:< 10 dB/km(剂量值大于1毫拉德)

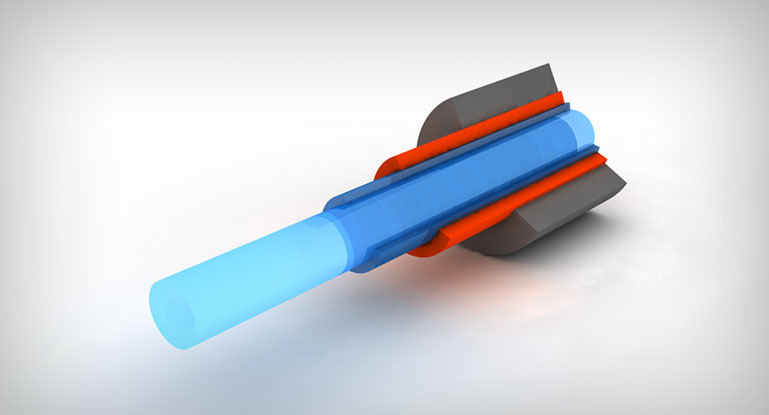

光纤结构
-
纯熔融石英纤芯(高羟基)
-
掺氟熔融石英包层
-
丙烯酸盐涂层(-40℃至85°C)
-
有机硅树脂涂层(-40℃至180℃)
-
聚酰亚胺涂层(-190℃至385℃)
缓冲层
-
尼龙(-40℃至100℃)
-
聚氟乙烯(-200℃至150℃)
-
丙烯酸盐(-40℃至85℃)
-
聚酰亚胺(-190℃至385℃)
可选
-
芯包比 1.05, 1.07, 1.15, 1.20, 1.30, 1.40
-
数值孔径0.07至0.28
-
金属涂层
-
光纤束
-
锥形光纤
-
接头(SMA, FC/PC, ST, DIN)
-
光纤跳线
AS… 红外 石英 / 石英光纤
特性
-
在600纳米和2600纳米之间有很好的透过率
-
透过率高于塑包石英光纤
-
有用光谱传输范围更广
-
适用于高温、高真空和极端化学环境的特种涂层
-
生物兼容性材料
-
采用环氧乙炔、蒸汽、电子束辐照、伽马射线灭菌
-
抗辐射
-
抗激光破坏
性能
-
芯包比:1.1, 1.2, 1.4
-
数值孔径:0.22 ± 0.02
-
工作波长范围:350纳米至2600纳米
-
验证测试水平:70 kpsi
-
弯曲半径:短期为光纤半径的100倍,长期为光纤半径的600倍
-
激光损伤阈值:
> 5J/m㎡(Nd:YAG, 1060纳米时为1毫秒脉冲)
> 1.3KW/m㎡(Nd:YAG, 1060纳米时为连续波)

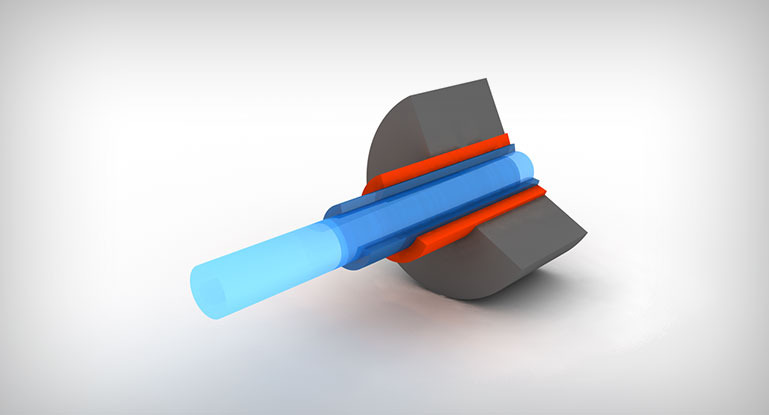

光纤结构
-
纯熔融石英纤芯(低羟基)
-
掺氟熔融石英包层
-
丙烯酸盐涂层(-40℃至85℃)
-
有机硅树脂涂层(-40℃至180℃)
-
聚酰亚胺涂层(-190℃至385℃)
缓冲层
-
尼龙(-40℃至100℃)
-
聚氟乙烯(-200℃至150℃)
-
丙烯酸盐(-40℃至85℃)
-
聚酰亚胺(-190℃至385℃)
可选
-
芯包比 1.15, 1.30, 1.4, ... 2.5
-
数值孔径0.07至0.28
-
金属涂层
-
光纤束
-
锥形光纤
-
接头(SMA, FC/PC, ST, DIN)
-
光纤跳线
-
高温丙烯酸盐-40℃至200℃
AS…紫外锥形光纤
特性
-
较大输入端面,特定输入功率密度较低
-
低发散光源的透镜系统的替代品
-
生物兼容性材料
-
采用环氧乙炔、蒸汽、电子束辐照、伽马射线灭菌
性能
-
芯包比:1.1
-
输出数值孔径:0.22 ± 0.02
-
Max输入功率/输出功率:5:1
-
锥长:锥形长度可达0.5m;光纤尾纤长度可特殊定制
-
工作波长范围:180纳米至1100纳米(石英…紫外锥形)
-
传输率:>80 %
-
激光损伤阈值:
> 50 mJ/m㎡ (准分子, 248纳米时为25纳秒脉冲)
>150 mJ/m㎡ (准分子,308纳米时为30纳秒脉冲)
光纤结构
-
纯熔融石英纤芯
-
掺氟熔融石英包层
-
丙烯酸盐涂层(-40℃至85℃)
-
聚酰亚胺涂层(-190℃至385℃)
可选
-
芯包比1.20, 1.4
-
数值孔径0.07至0.28
-
塑料包层-锥形光纤 (NA 0.40)
-
钢制或ETFE软管- SMA接头(输入芯径可达2毫米)或圆柱形尾端
-
高温丙烯酸盐-40℃至200℃
AS…红外锥形光纤
特性
-
较大输入端面,特定输入功率密度较低
-
低发散光源的透镜系统的替代品
-
生物兼容性材料
-
采用环氧乙炔、蒸汽、电子束辐照、伽马射线灭菌
性能
-
芯包比:1.1
-
输出数值孔径: 0.22 ± 0.02
-
Max输入功率/输出功率: 5:1
-
锥长:锥形长度可达0.5m;光纤尾纤长度可特殊定制
-
工作波长范围: 350纳米至2600纳米(石英…红外锥形)
-
传输率:>80 %
-
激光损伤阈值:
> 5J/m㎡(Nd:YAG, 1060纳米时为1毫秒脉冲)
> 1.3kW/m㎡(Nd:YAG, 1060纳米时为连续激光)
光纤结构
-
纯熔融石英纤芯
-
掺氟熔融石英包层
-
丙烯酸盐涂层(-40℃至85℃)
-
聚酰亚胺涂层(-190℃至385℃)
可选
-
芯包比1.20, 1.4.. 2,5
-
数值孔径0.07至0.28
-
塑料包层-锥形光纤(NA 0.40)
-
钢制或ETFE软管- SMA接头(输入芯径可达2毫米)或圆柱形尾端
-
高温丙烯酸盐-40℃至200℃
